螺旋輸送機的結構組成
奧創機械
2024-05-18 14:18:29
0次
結構組成

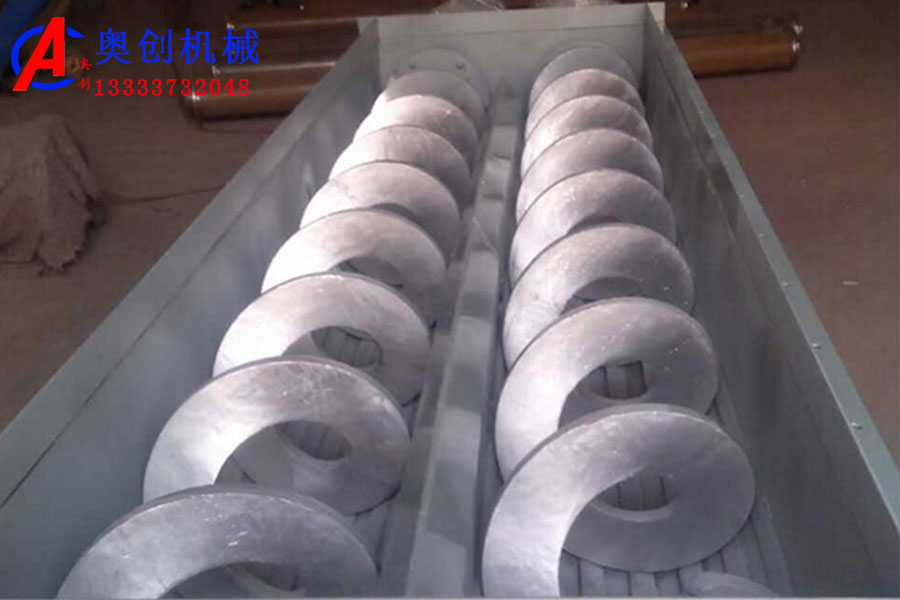

單軸螺旋輸送機主要是由驅動裝置、頭部裝配、機殼、無軸螺旋體、槽體襯板、進料口、出料口、機蓋（需要時）、底座等組成。
驅動裝置：采用擺線針輪輪減速機或軸裝式硬齒面齒輪減速機，設計時應盡可能將驅動裝置設在出料口端，使螺旋體在運轉時處在受拉狀態。
頭部裝配有推力軸承，可承受輸送物料時產生的軸向力。
機殼：機殼為U型或O型，上部加防雨型機蓋，材質有不銹鋼或碳鋼或玻璃鋼。
無軸螺旋體：材質為不銹鋼或碳鋼。
槽體襯板：材質為耐磨的塑料板或橡膠板或鑄石板等。
進、出料口：有方形和圓形兩種，一般進、出料口形式由用戶決定。
優勢
1、無中心軸干擾，可以輸送粘性強、易于纏繞、流動性的粉狀、顆粒狀物料。
2、轉速為13-140轉/分，扭矩達4000N/m，相同直徑下，其輸送量是有軸的1.5倍。
3、單機輸送距離長，輸送長達可達60-70米。
4、采用全封閉結構，螺旋表面易清洗，可以防止物料輸送過程中出現粉塵飛揚、泄漏等現象，減少環境污染。
5、采用鑄石板或橡膠板等材質的襯板，使用壽命長
